　　【前言】有電腦，就有散熱。無散熱，性能從何談起？目前主流的散熱方式有水冷以及風冷。但是由于成本、上手等因素，風冷散熱的統治地位是不言而喻的。不過，每當你在干燥的冬天碰到那煩人的散熱器噪聲時，你應該惡補下，為什么老電腦散熱器的噪音為何越來越明顯？為何干燥冬天的散熱器會讓你頭疼？這一次，DIY帶你走進科學，走進軸承的世界。

小軸承大學問！談談散熱風扇的軸承設計，sunon風扇

關于軸承，你首先要知道的……

　　首先，我們要知道，決定風扇噪音高低的因素有很多，包括轉速、扇葉尺寸、風扇動平衡、還有使用者的噪音環境等。不過，羊毛出在羊身上，最重要的因素，還是風扇自身的軸承。

　　從我們?nèi)沼眉揖友苌鰜淼娘L扇，發展了那么多年，產生了不同類型的軸承。什么液壓軸承、滾珠軸承、磁懸浮軸承……多種多樣，那么這些軸承對于風扇的靜音和壽命都有哪些影響呢？又都有著什么區別呢？

　　首先，我們來看看市面的軸承列表。

　　如果大家覺得軸承的名字很陌生的話，那下面各個軸承的介紹就很有必要了。

含油軸承

含油軸承原理

介紹：

　　含油軸承(Sleeve Bearing)是目前使用最普遍的一種散熱風扇軸承。它使用潤滑油作為潤滑劑和減阻劑，適合低轉速的風扇和小尺寸（9cm以下）的風扇使用，通常含油軸承風扇產品壽命為5000-8000小時。

優點：

1、價格非常低廉。

缺點：

1、軸承很容易磨損，壽命較短。

2、軸承套筒里的潤滑油容易泄漏出來，噪音隨之增大，并且會污染主板和其他配件。

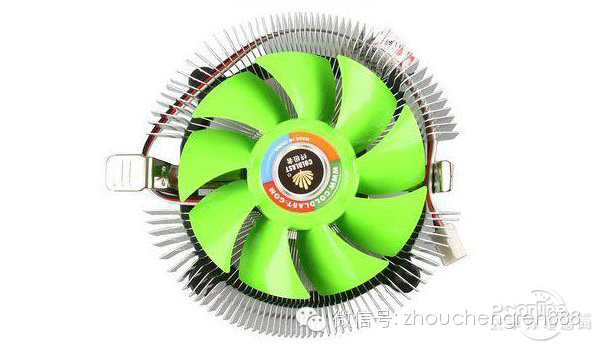

酷冷至尊 ICT-D925R

小編點評：

　　盡量不要選擇這種軸承，如果你使用的是這種含油軸承的散熱風扇，在使用一段時間后記得添加潤滑油，以免出現散熱效率降低、高噪音的問題。或者，干脆扔掉算。建準風扇

液壓軸承

技術原理

介紹：

　　液壓軸承(Hydraulic Bearing)最初由AVC首創，是在含油軸承的基礎上改進而來的。液壓軸承采用了獨特的環式供油回路，在很大程度上減少了漏油的問題，壽命比普通含油軸承大大延長了，達到了40000小時并且繼承了含油軸承的優點。是目前主流的軸承技術，軸承類型的風扇在目前散熱器市場上有著較高的比重。

優點：

1、比含油軸承壽命更長、低噪音、價格低廉

缺點：

1、漏油問題依然存在

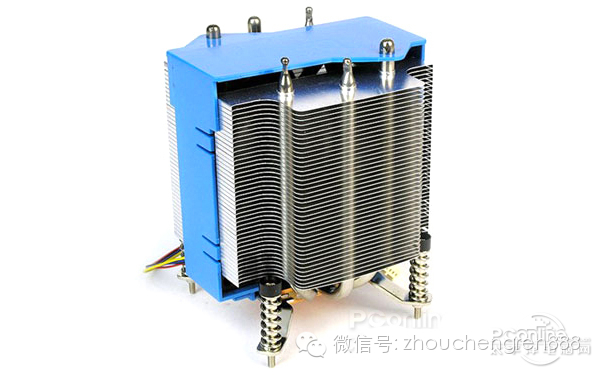

液壓軸承散熱器

小編點評：

　　液壓軸承是主流的散熱解決方案，廣泛存在在機箱散熱風扇、CPU散熱器、部分顯卡散熱中。

2

雙滾珠軸承

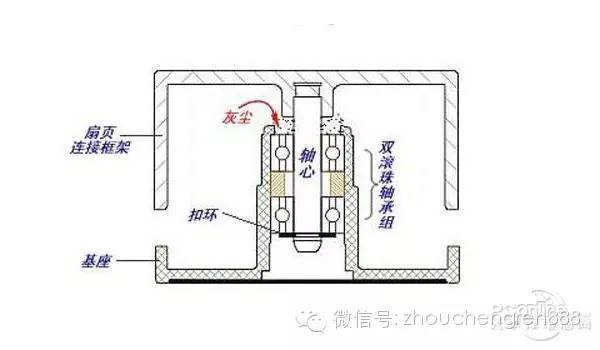

雙滾珠軸承原理

介紹：

　　雙滾珠軸承(Dual Ball Bearing或Two Ball Bearing)采用了兩個滾珠軸承，軸承中有數顆微小鋼珠圍繞軸心，當扇頁或軸心轉動時，鋼珠即跟著轉動，因為都是球體，所以摩擦力較小，且不存在漏油的問題。使用壽命達到了50000小時到100000小時。

優點：

1、封閉性較好

2、超長使用壽命

缺點：

1、成本高

2、噪音高（因為滾珠軸承摩擦點增加了2倍）

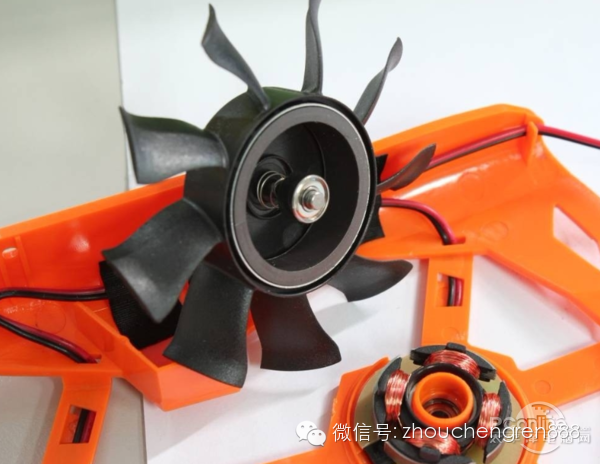

采用雙滾珠軸承的散熱器

編輯點評：

　　雙滾珠軸承屬于比較高檔的軸承，5000轉級別的大口徑風扇幾乎都使用雙滾珠軸承。所以我們可以看到，高端顯卡一般都會重點宣傳采用了雙滾珠軸承。事實上，顯卡散熱器一般都采用這類軸承，所以可以作為消費者選擇的性能參考。

單滾珠軸承

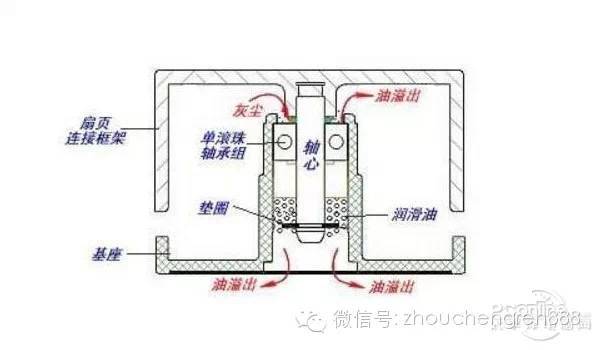

原理

介紹：

　　單滾珠軸承(ONE Ball Bearing或Ball+Sleeve Bearing)是對傳統含油軸承的改進，采用滑動摩擦和滾動摩擦混合的形式，用一個滾珠軸承＋一個含油軸承來降低雙滾珠軸承的成本。它的轉子與定子之間用滾珠進行潤滑，并配以潤滑油，使用壽命達到了40000小時。

優點：

1、克服了油封軸承壽命短，運行不穩定的毛病，

2、成本低。

缺點：

1、噪音比油封軸承高，但比雙滾珠軸承低

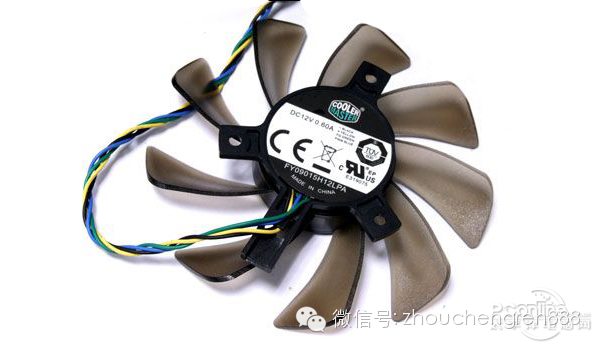

采用單滾珠軸承的散熱器，目前市面這種散熱器很少

編輯點評：

　　單滾珠軸承算是一種折衷的軸承，中庸之道，體現在不上不下的優缺點，所以適合普通用戶選擇，及省心又省錢。

3

來福軸承

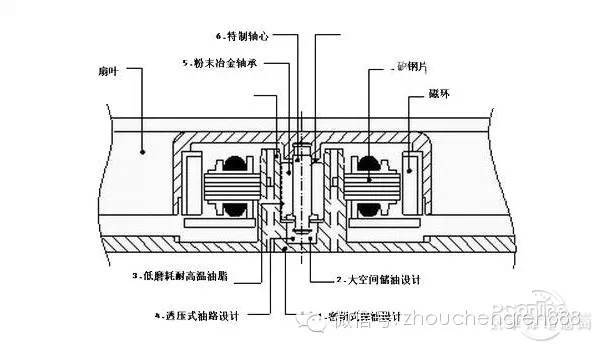

來福軸承原理

介紹：

　　來福軸承(Rifle Bearing)技術的代表廠商是CoolerMaster，CM已經將旗下的大部分傳統油封軸承風扇升級到來福軸承。

　　作為傳統油封軸承的改進，來福軸承采用耐磨材料制成高含油中空軸承，減小了軸承與軸芯之間摩擦力，來福軸承還帶有反向螺旋槽及擋油槽的軸芯，在風扇運轉時含油將形成反向回游，從而避免含油流失，因此提升了軸承壽命達到了。來福軸承風扇通過采用以上結構及零件，使得含油及保油能力大幅提升，并降低了噪音。

優點：

1、壽命高，達到了40000小時

2、噪音低

3、幾乎不漏油

缺點：

1、價格稍貴

采用來福軸承的散熱器

　　編輯點評：來福軸承是一種專利軸承，存在在酷冷至尊的散熱器中。從酷冷的口碑來看，這種軸承的確是該品牌的皇牌技術。對散熱有一定要求的消費者不妨選擇這類產品，圖個安心。

流體動態軸承

流體動態軸承

介紹：

　　流體動態軸承英文名為Hypro Bearing，其名來源于HY(Hydrodynamic wave，流體力學波)PRO(Oil protection system，油護系統)，系知名散熱器及風扇設計制造廠家ADDA的專利產品。

　　同是在傳統含油軸承基礎之上進行多項改進而成，也可以看成是來福軸承的改良版。兩種設計各自采用了一些獨到的改進措施，利用人字形的溝槽設計可以有效的提升流體壓力。不同于來福軸承的循環回路供油系統，流體動態軸承將潤滑油脂始終固定在了軸心內部。但精髓同為循環油路系統，各方面的表現也基本相當，通常產品壽命可達50000小時以上。

優點：

1、進一步提升風扇壽命

2、降噪效果不錯

3、壽命長

缺點：

1、價格稍貴

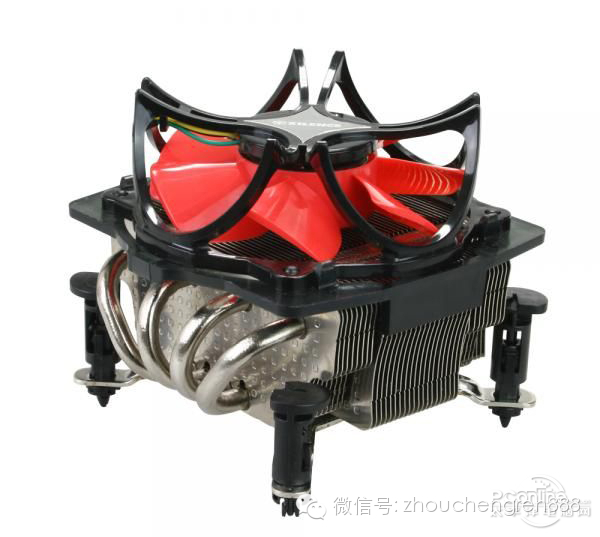

采用流體動態軸承的散熱器

編輯點評：

　　流體動態軸承主要用在對靜音要求很高的平臺上，尤其是HTPC、迷你機箱等。作為新技術，它的綜合性能十分不俗，而且成本控制不錯，是一項前景很好的軸承技術。

4

納米陶瓷軸承

納米陶瓷軸承

介紹：

　　納米陶瓷軸承(NANO Ceramic Bearing，NCB) 在本質上仍然是一種含油軸承，是由富士康在其產品中首先引入的。傳統含油軸承風扇在使用過程中磨損比較嚴重，長時間使用時的可靠性較低。納米軸承有效的克 服了這個問題，陶瓷軸承技術采用了特殊的高分子材料與特殊添加劑充分融合。

　　傳統油封軸承風扇在使用過程中磨損比較嚴重，長時間使用時的可靠性較低。納米軸承有效的克服了這個問題：陶瓷軸承技術采用了納米級高分子材料與特殊添加劑充分融合，軸承核心全面采用納米級的氧化鋯粉，使用沖模及燒結工藝制成，晶體顆粒由過去的60um下降到0.3um，具有堅固、光滑、耐磨等特性。

　　同時，納米陶瓷軸承(NCB)具有很強的耐高溫能力，不易揮發，這大大延長了風扇的使用壽命，納米軸承的性質與陶瓷類似，越磨越光滑。據測試，采用納米陶瓷軸承(NCB)的風扇平均使用壽命都在15萬小時以上。

優點：

1、具備超強穩定性、耐溫性、耐磨性，使用壽命超高，達到150000小時

2、噪聲比雙滾珠軸承低

缺點：

1、雖是“納米”，實際并非納米材料（0.3微米=300納米）

2、目前成品不多

編輯點評：

　　納米陶瓷軸承是一種具有很大潛力的軸承。高科技堆料的它，自然有著過人的規格。超長的使用壽命，適合長時間開機的平臺，如服務器工作站等。

磁懸浮軸承

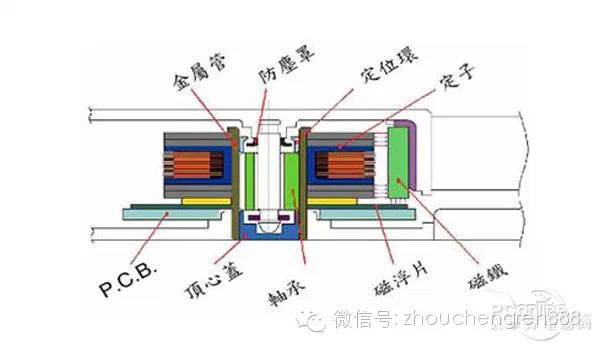

磁懸浮軸承

介紹：

　　提起磁懸浮技術，人們都會想到磁懸浮列車，通過列車底部與鐵軌間的反向強磁場作用，將列車懸浮在軌道上方以減少摩擦系數。而磁浮軸承利用磁力作用將轉子懸浮于空中，使轉子與定子之間沒有機械接觸。其原理是磁感應線與磁浮線成垂直，軸芯與磁浮線是平行的，所以轉子的重量就固定在運轉的軌道上，利用幾乎是無負載的軸芯往反磁浮線方向頂撐，讓成整個轉子懸空。

優點：

1、磁懸浮軸承不存在機械接觸，轉子可以運行到很高的轉速，具有機械磨損小、能耗低、噪聲小、壽命長、無需潤滑、無油污染等優點，

缺點：

1、磁懸浮事實上只是一種輔助功能，并非是獨立的軸承形式，具體應用還得配合其它的軸承形式，例如磁懸浮+滾珠 軸承、磁懸浮+含油軸承、磁懸浮+汽化軸承等等。

2、價格不菲

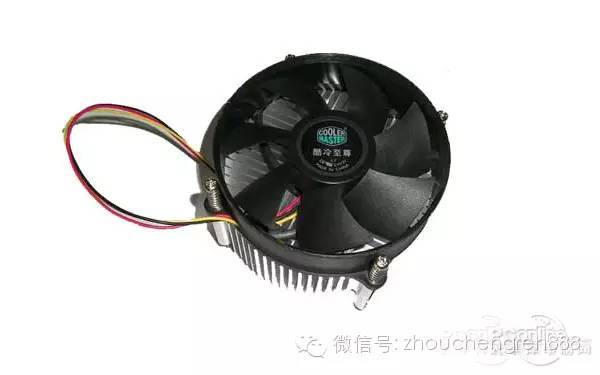

磁懸浮軸承的散熱器

小編點評：

　　別小看小小的軸承，磁懸浮的黑科技都用到軸承上了，多么的高大上，由于它特殊的性質，特別適用于高速、真空、超凈等特殊環境中，或者要求絕對靜音的環境中。加上這技術價格不菲，一般家用就用不上了。

5

氣壓球形軸承

氣壓球形軸承

介紹：

　　最后介紹的是氣壓球形軸承（Barometric Ball Bearin）從結構上來看，這種氣壓球形軸承類似于磁浮軸承，只不過將固定金屬球體的磁鐵置于風扇的底部。并且在風扇軸心外框形成一定的氣壓來保證軸心旋轉的穩定。

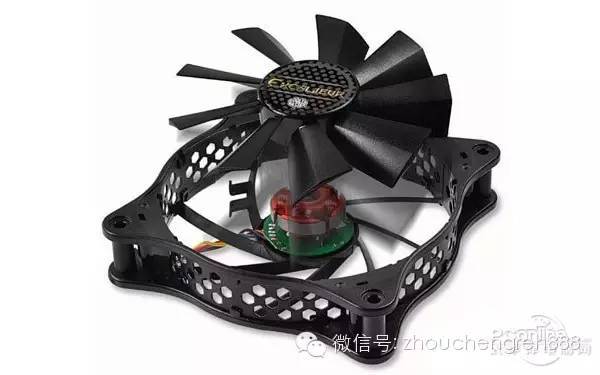

　　目前該軸承屬于新技術，采用這種軸承的散熱器不多，包括酷冷至尊 Excalibur等。

優點：

1、具備和磁懸浮軸承一樣的多種優點：低噪音、壽命長、無油跡、低能耗、低損耗等

2.、超長的使用壽命，達到了100000小時

缺點：

1、使用該軸承的產品不多。

氣壓球形軸承的散熱器

編輯點評：

　　氣壓球形軸承算是磁懸浮軸承的平民版，但繼承了后者眾多優點，而且具備很長的使用壽命。只是目前使用該軸承的產品不多，需要更多的市場觀察。

小結：軸承該怎樣選？

　　經過以上對比，我們可以看到，含油軸承由于使用周期較短，軸承內部的油控直接影響運轉時噪音大小，所以越來越被各知名大廠所摒棄。雙滾珠軸承現在被業界廣泛看好，成為高品質散熱器風扇的首選，運轉穩定性無出其右，但價格也較高。而作為物美價廉的選擇，各大廠商的折衷方案就是采用單滾珠軸承。

　　以上都是目前市面占主流地位的軸承，至于后面那些新軸承，本質上都是含油軸承演化出來。可能涉及專利、材料、技術問題，這些軸承的使用率不大。

　　總的來說，好的風扇，除了其風量大和風壓高之外，自身的可靠性是相當?shù)闹匾渲校L扇使用的軸承起著非常重要的作用。所以，大家在選購時候，不要一味關注轉速、大小等表面問題，而散熱器的核心——軸承才是我們需要做好功課的地方。
