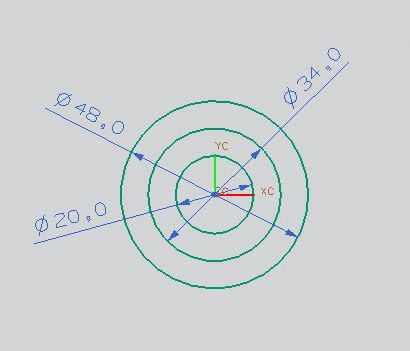

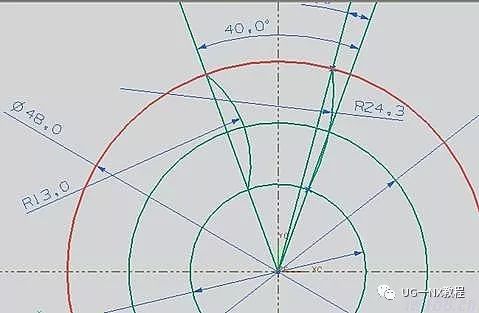

在xy基準平面上建立草圖，以原點為圓心分別繪制直徑為“20”、“34”、“48”三個圓，以圓心繪制夾角40°，繪制一條線段與右側直線成5°，在用圓弧命令繪制“13”、“24.268”兩段圓弧。操作如下Sunon風扇

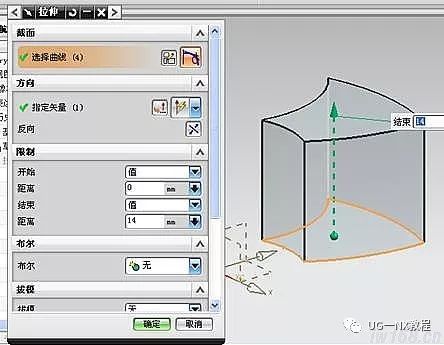

    拉伸距離為14

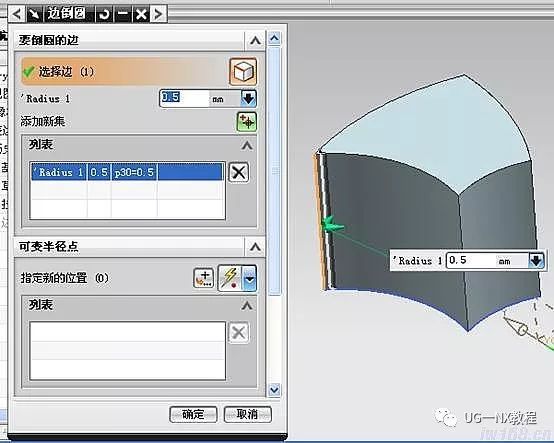

    倒圓角r為0.5

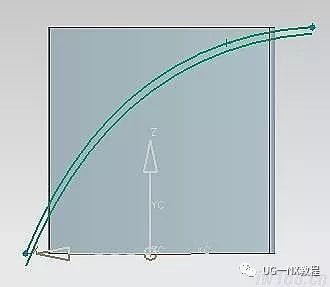

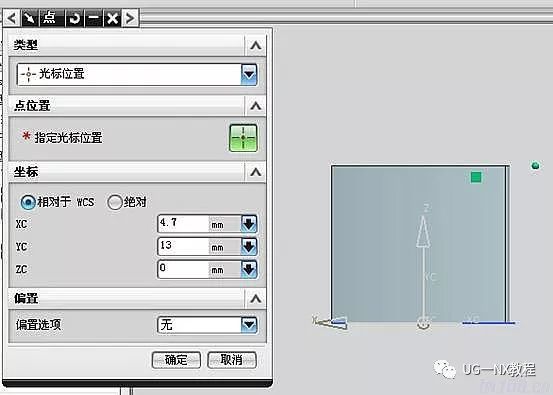

    在xz平面上建立草圖，運用樣條曲線（通過點）命令在xz平面上繪制兩條曲線，分別通過三個關鍵點，坐標分別為（10,14），（4.7,13）,（-7.7,0）和（10,13.6），（4.7,12.5）,（-7.5,-0.8）

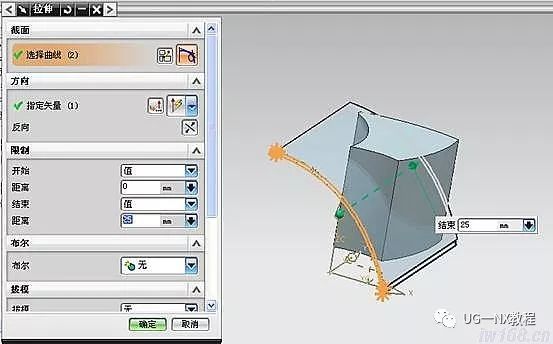

    拉伸后修剪體

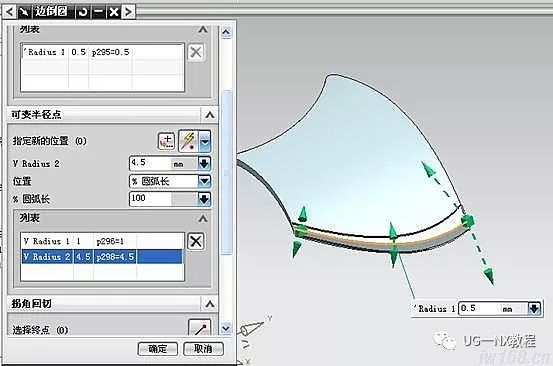

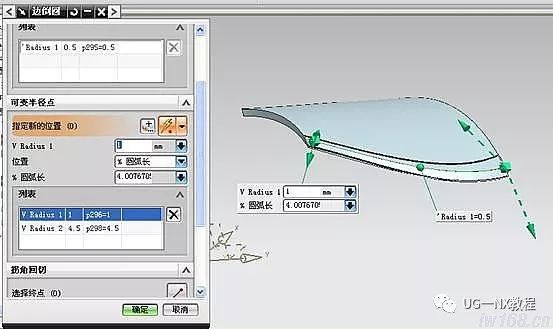

    可變半徑倒圓角，半徑分別為1和4.5

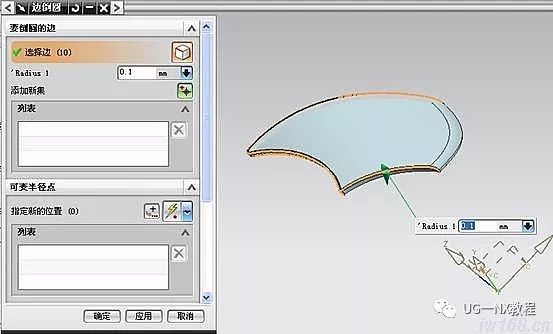

    其他邊倒角半徑為0.1

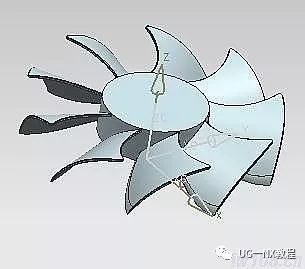

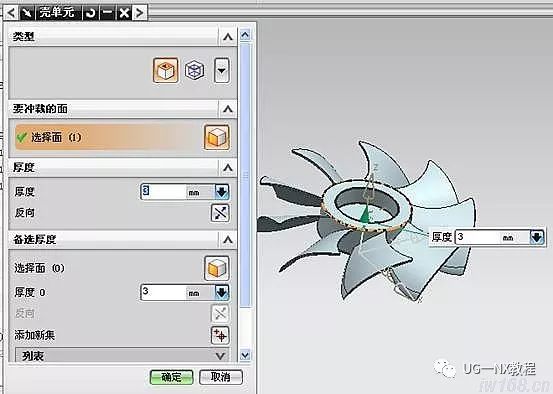

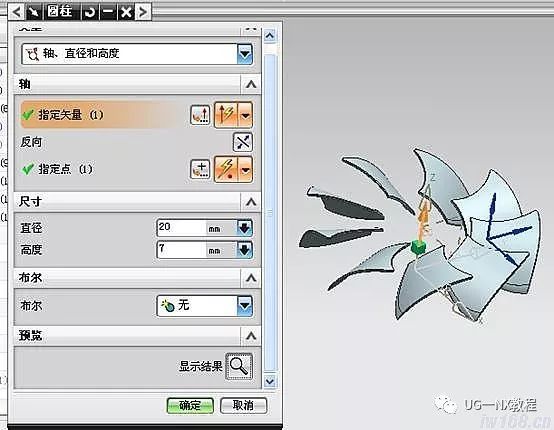

    利用圓柱體功能創建一個原點為（0,0,5.5）高度為7，直徑為20的圓柱，利用抽殼命令對圓柱上表面進行抽殼厚度為3。

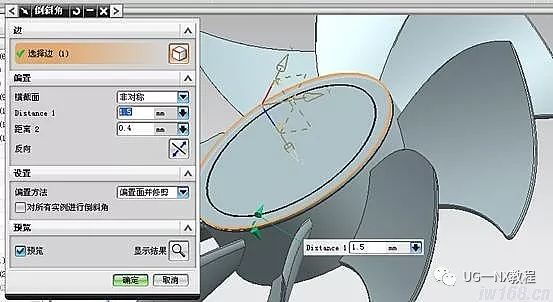

    倒斜角
